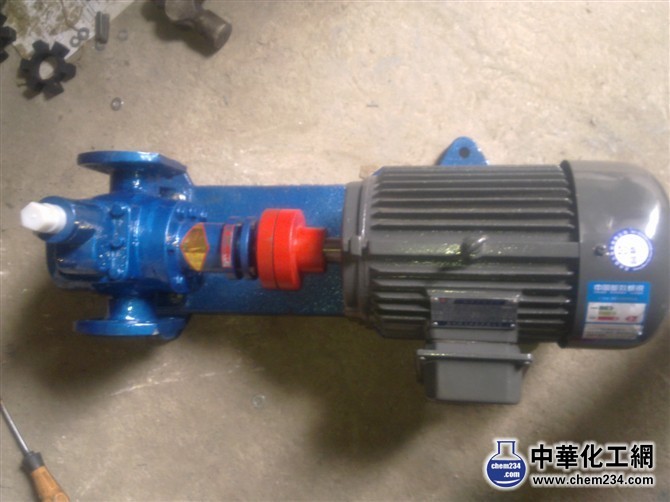

XB1、XBZ1型斜齒輪油泵

■用途
　　 本標準適用于稀油循環潤滑系統中，輸送介質粘度等級為N22-N460工業潤滑油的斜齒輪油泵及裝置。

■結構優點
　　 XB1斜齒輪油泵為帶閥齒輪泵，自身具保護功能 在系統主安全閥出現問題或油路堵塞時，由于其自身帶
有安全閥，可將泵排出的油直接回流到吸油側，從而可保護泵及系統不會因壓力超高而損壞。

■基本參數及外形尺寸

  表1　　　　　　　　　　　                                 　　　　　　　　 JB/ZQ4591-86


斜齒輪油泵						斜齒輪油泵裝置
型號	公稱流量 l/min	公稱壓力MPa	容積效率%	吸入高度mm	重量kg	型號	電動機
							型號	功率kw	轉速r/min	重量kg
XB1-160	160	0.63	≥90	500	59	XBZ1-160	Y132M-4-B3	7.5	1440	190
XB1-200	200				60	XBZ1-200	Y160M-4-B3	11	1460	190
XB1-250	250				76	XBZ1-250				259
XB1-315	315				78	XBZ1-315	Y160L-4-B3	15	1460	261
XB1-400	400				98.5	XBZ1-400				302
XB1-500	500				100	XBZ1-500				303

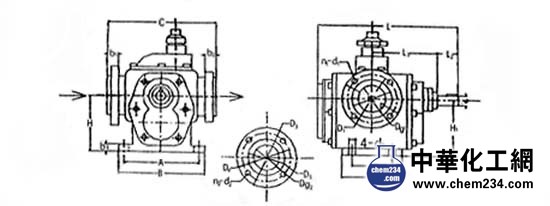

■油泵外形尺寸應符合圖1、表2的規定。



圖1 XB1型斜齒輪油泵裝置


  表2　　　　　　　　　                         　　　　　　　　　　　　　　　　　　　　mm

型號	d (n6)	l	d3	H	H1	H2	H3	L	L1	L2	L3	B	B1	B2	b
XB1-160	22	50	18	450	164	142	20	350	172	90	140	256	240	200	6
XB1-200
XB1-250	25	60		480	181	155	22	380	185	160	160	340	250	210	8
XB1-315
XB1-400	28	60	20	510	198	168	25	425	210	180	180		260		8
XB1-500

型號	t	吸油口法蘭						排油口法蘭
		DN	D	D1	d1	n1	D1	DN	D	D1	d1	n2	b2	α
XB1-160	24.5	80	200	160	17.5	8	20	65	185	145	17.5	4	20	45°
XB1-200
XB1-250	28	100	100	180			22	80	200	160		8		22.5°
XB1-315
XB1-400	31	125	250	210			24	100	220	180			22
XB1-500

　　

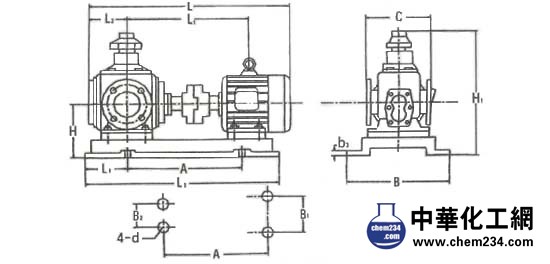

■油泵裝置的外形尺寸應符合圖2、表3的規定。

圖2　 XBZ1型斜齒輪油泵裝置

  表3　　　　　　　　　　　　　   　　　　　　　　　　　　　　　　　　　　　　　　　mm

型號	H	H1	H2	H3	L	L1	L2	L3	L4	L5	L6	B	B1	B2	B3	B4
XBZ1-160	510	234	212	25	962	508	129	800	145	55	400	410	256	210	360	320
XBZ1-200							141
XBZ1-250	554	255	229	30	977	597	141	935	155	45	500	480	340	255	430	330
XBZ1-315							148
XBZ1-400	625	903	273		1187	644	141	1020	160	40	600
XBZ1-500							156
