電動通風蝶閥

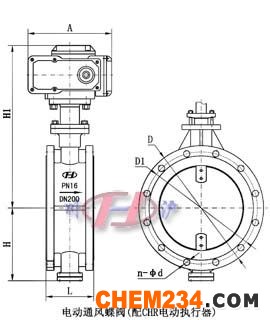

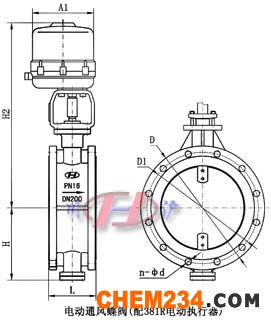

電動通風蝶閥 (配CHR執行器)	電動通風蝶閥 (配381R執行器)

■ 產品概述

本公司生產的D941W電動通風蝶閥由角行程電動執行器和通風蝶閥組成，它與電動單元組合儀表配合使用。電動通風蝶閥亦可配置調節型電動執行器，執行機構內有伺服系弘，無須另配伺服放大器。執行機構可根據用戶要求配置UNIC、PSQ、HQ、CH等型號電子式電執行機構。電動通風蝶閥具有結構簡單、口徑大、重量輕、操作方便等優點。廣泛應用于冶金、電站石油、化工等部門。適用介質，煤氣、含塵氣體、煙道氣等。

■ 主要技術參數

● 閥體

閥體形式	鋼板焊接閥
公稱通徑	DN50～1000mm
公稱壓力	PN0.25、0.6、1.0 MPa
法蘭標準	JB、ANSI、GB、HG、JIS等
連接形式	法蘭式、對夾式
壓蓋型式	壓板壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料

● 閥內件

閥板形式	蝶形
流量特性	開關型(線性)、調節型(近似等百分比)

● 執行機構

執行器型號	381R、CH、PSQ、NA、HQ
主要技術參數	電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
	防護等級：相當IP67、隔爆標志：ExdⅡBT4、手操功能：手柄、手輪
	環境溫度：-25～+70℃、環境濕度：≤95%

注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。

■ 主要零件材料

閥體、底座	HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti
蝶板	HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti
閥桿	2Cr13、不銹鋼
填料	V型聚四氟乙烯填料、柔性石墨填料

■ 主要性能指標

項目	指標值
基本誤差%	±2.5
回差%	2.0
死區%	3.0
始終點偏差%	±2.5
額定行程偏差%	+2.5
允許泄漏量1/h	2×10-2×閥額定容量

■ 主要外形及連接尺寸

公稱通徑DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	90	90	100	115	130	140	150	250	270	290	310	330	350	390	430	470	500	550
H	63	70	83	105	115	137	164	206	230	248	289	320	343	413	478	525	585	640
H1	根據閥門所需力矩而定，配置電動執行器不同，外形尺寸也不相同，詳情請咨詢公司技術部！
H2
A
A1
D	140	160	190	210	240	265	320	375	440	490	540	595	645	755	860	975	10755	1175
D1	110	130	150	170	200	225	280	335	395	445	495	550	600	705	810	920	1020	1120
n-φd	4-14	4-14	4-18	4-18	8-18	8-18	12-18	12-22	12-22	16-22	16-22	20-22	20-26	24-26	24-30	24-30	24-30	28-30

注：以上參數均為PN0.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
